包装印刷废气催化燃烧设备

包装印刷是以美化、识别、宣传商品为主要目的而采用的印刷方式和印后加工处理技术,是应用一般印刷技术成果, 在一般印刷技术的基础上发展起来并形成一个新的印刷工业体系。因


全国热线

13825735680

产品简介 Introduction

包装印刷是以美化、识别、宣传商品为主要目的而采用的印刷方式和印后加工处理技术,是应用一般印刷技术成果,
在一般印刷技术的基础上发展起来并形成一个新的印刷工业体系。因此,包装印刷不仅是现代包装的重要组成部分,而且也是印刷技术领域的一个新的分支,成为中国一个举足轻重的行业。包装印刷废气催化燃烧设备适用于包装印刷、柔板印刷、凹版印刷、凸版印刷、平板印刷、孔板印刷、丝网印刷、印铁制罐、纸制品包装、料彩印软包装、塑料包装、软包装、彩色包装、软包装印刷、印铁、印纸、印塑料、减风增浓等。

1、行业特点:

包装印刷厂的主要产品为各种塑料薄膜的印刷制品,在生产中大量使用彩色油墨和有机稀料,油墨用的稀料(溶剂)主要是甲苯、乙酸乙酯、丙酮及少量丁 酮。这些溶剂在产品生产过程中变为VOCs废气大量排出。因此,对包装印刷厂生产车间排出的VOCs废气 采取有效的收集方法和净化工艺进行处理。

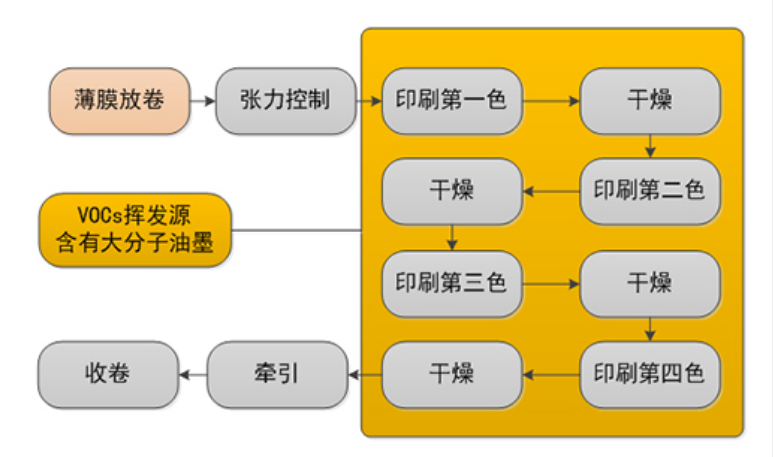

2、行业产污环节:


3、处理工艺简述:

对于印刷行业废气,大部分为大风量、低浓度的有机废气,针对此类废气应 先对废气进行浓缩处理,将其转变为小风量、高浓度的有机废气,然后再进入氧化设备进行焚烧处理,有机物转变为二氧化碳和水后直接达标排放。氧化方式有多种选择, 长用的为蓄热式氧化和催化氧化,前者氧化温度较高,后者利用催化剂的作用将氧化温度降低,节约运行能耗。

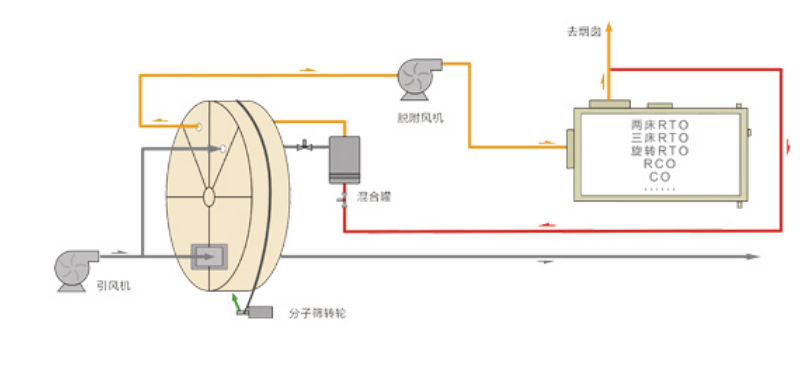

4、主要工艺原理见下图:

成功案例 / Cases
茶山某某涂料厂废气处理案例

茶山某某涂料厂废气处理案例

1、涂料生产工序:涂料产品生产制造,指涂料溶剂:苯、甲苯、二甲苯、乙酸乙酯、丁酮、丙酮、丙烯酸、苯乙烯、丙乙醇、乙醇、甲醇、丁二醇、乙二醇、乙醛、醚、正丁醇、丁酯、丙烯酸甲酯、丙烯酸乙酯、甲酯、甲醛、二甲基丁酮、二甲基丙酮、DMF等化学溶剂涂料。涂料企业在生产这些化学溶剂涂料过程中会使用各种加工工艺。不同的工艺产生的废...
安徽某某喷漆有限公司漆包线废气治理工程完工

安徽某某喷漆有限公司漆包线废气治理工程完工

安徽某某喷漆有限公司主要是做漆包线的,在漆包线生产中 ,会产生对环境空气有污染的废气 ,其废气来自烘干工序中溶剂、稀释剂的挥发。废气中主要污染物为乙苯、二甲苯 ,甲酚。
东莞洪梅某涂料企业废气治理工程案例

东莞洪梅某涂料企业废气治理工程案例

涂料生产工序 今天广东名峰环保科技有限公司来讲解一下涂料的生产工序: 涂料产品生产制造,指涂料溶剂:苯、甲苯、二甲苯、乙酸乙酯、丁酮、丙酮、丙烯酸、苯乙烯、丙乙醇
涂料行业废气治理工程案例

涂料行业废气治理工程案例

涂料生产工序 今天广东名峰环保科技有限公司来讲解一下涂料的生产工序: 涂料产品生产制造,指涂料溶剂:苯、甲苯、二甲苯、乙酸乙酯、丁酮、丙酮、丙烯酸、苯乙烯、丙乙醇
